ТЛ271-320-10 (аналог) Тиристор

Характеристики

ТЛ271-320-10

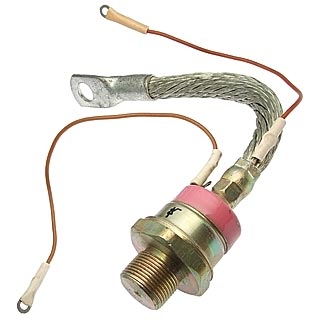

Тиристор лавинный штыревого исполнения.

Предназначен для работы в статических преобразователях электроэнергии, а также в других цепях постоянного и переменного тока различных силовых установок частотой до 500 Гц.

Выпускаются в металлокерамическом корпусе с гибким выводом.

Максимально допустимый средний ток в открытом состоянии — 320 А

Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение — 1100 В

Охлаждение воздушное естественное или принудительное.

Обозначение типономинала приводится на корпусе.

Габаритные размеры:

— общая длина — 290 мм

— длина шпильки — 19 мм

— резьба — М24

Масса тиристора не более 560 г.

Климатическое исполнение: УХЛ2, Т2.

Рекомендуемый охладитель: O181, O281, OM105.Структура условного обозначения:

ТЛ271-250-10

ТЛ — тиристор лавинный;

1 — порядковый номер модификации конструкции;

7 — обозначение диаметра корпуса по ГОСТ 20859.1-89;

1 — обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;

320 А — максимально допустимый средний ток в открытом состоянии, А;

10 — класс по повторяющемуся напряжению.
